加法器#

结构#

接下来讨论使用门电路设计全加器的电子结构

1

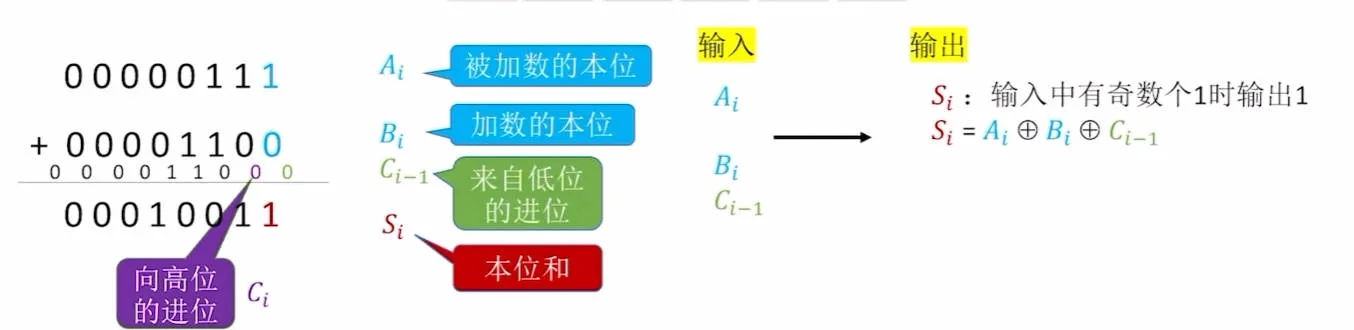

考察一个两位 8 bit 数的加法,并且定义图中的几个参量。实际上,两个 8 bit 数的加法可被看作“8 次 1 bit 数的加法”,因此只考虑第一位(单比特)的情况。

AiA_i 为 1,BiB_i 为 0 时,此时低位 Ci1C_{i-1} 是 0,那么该位比特位(本位)加法运算后的值 SiS_i 为 1。稍微推理一下不难发现,当 A、B 都是 1,且 C = 0 时,S 为 0。这三者满足异或运算。

异或:相同为 0,不同为 1

Si=AiBiCiS_i = A_i\oplus B_i \oplus C_i

由此可得到全加器的部分结构:两个异或门连接三个输入。

2

接下来考察第 i 位比特的进位情况 CiC_i

1

CiC_i 是本位向高位进位的输出。很容易知道,这两种情况下,CiC_i 是等于 1 的:

  • Ai ,BiA_i\ , B_i 都是 1
  • AiA_iBiB_i 其中一个是 1,且低位进位 Ci1C_{i-1} 也是 1

本质上就是 1+ 1 = 2 然后进位

那么可以得到 CiC_i 的表达式:

Ci=AiBi+(AiBi)Ci1C_i = A_iB_i + (A_i \oplus B_i )C_{i-1}

由此可以得到 CiC_i 的门电路结构:

3

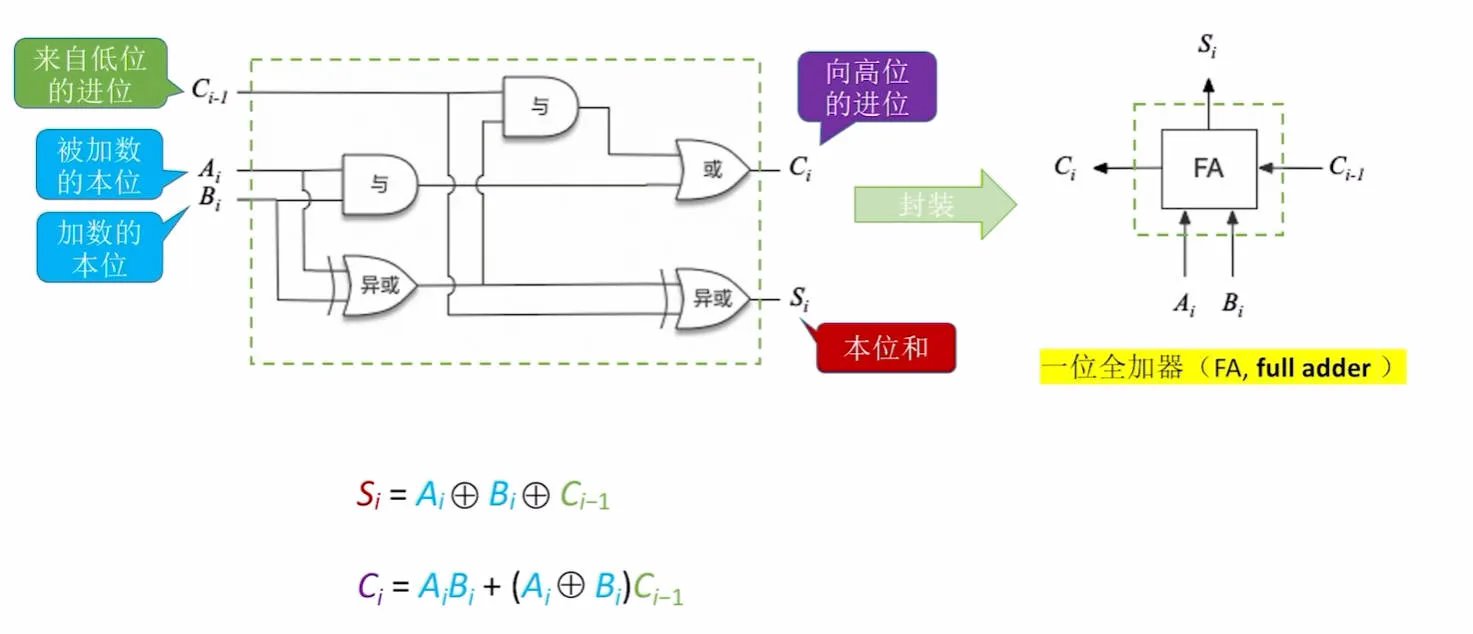

将以上两个门电路合并:

4

由此可以得到一位全加器的数字电路。然后使用一个逻辑符号“FA”简化内部电路逻辑,用其表示全加器。

串行进位加法器#

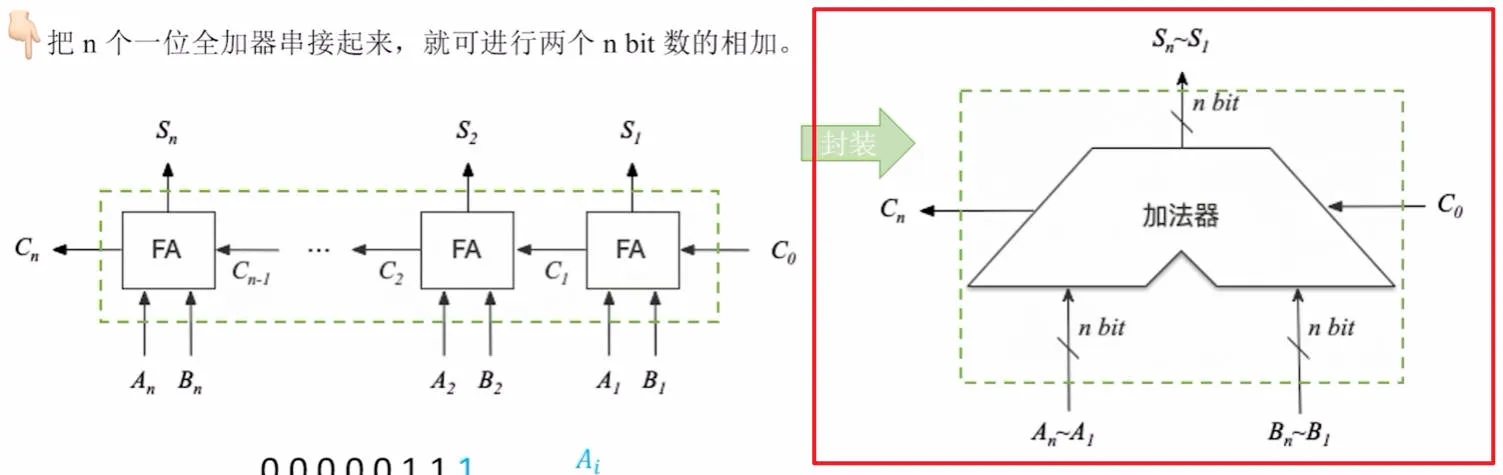

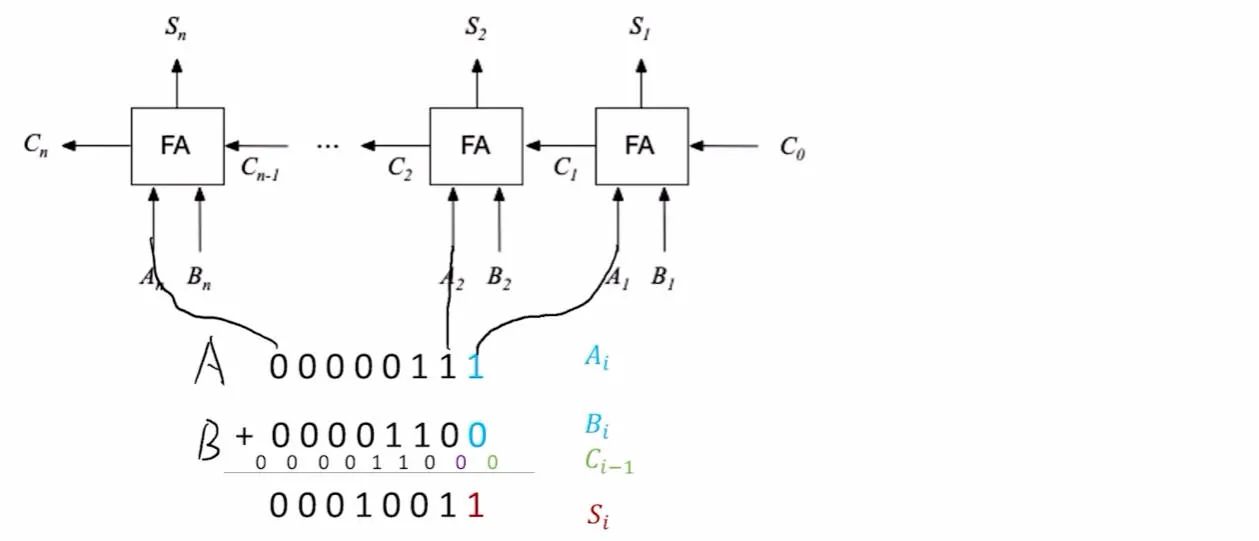

那么以上我们得到了一位加法器的电路,只需要将 N 个全加器串联(输出 CiC_i)起来,就可得到 n 位比特数的相加。

5

为方便研究,一般会把内部电路封装,用一个符号来表示这 n 位全加器。

6

电路缺点

进位信息是串行产生的,计算速度取决于进位产生和传递的速度。位数越多,运算速度越慢。

电信号到达稳态需要一定时间,因此进位产生速度会有延迟。

串行进位又称为行波进位,每一级进位直接依赖于前一级的进位,即进位信号是逐级形成的。


由于两个输入端允许并行输入 n bit,因此这种加法器属于并行加法器。

由于进位信息是串行产生的,因此从“进位方式”看,这种加法器属于串行进位加法器。

综上,很多教材把这种加法器称为 ‘串行进位的并行加法器”。

并行进位加法器(了解即可)#

由上述可知,串行进位加法器运算速度与串联位数成反比,因此加入一些电路逻辑,将其改造为并行进位。

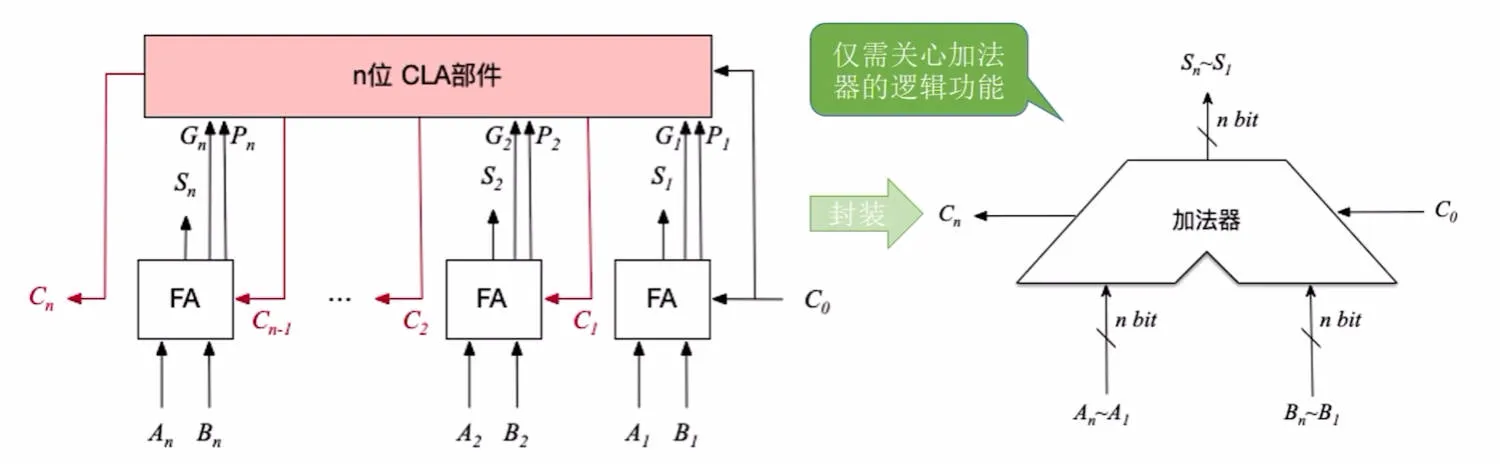

实现方式则是使用 n 位 CLA 部件实现:

7

并行进位并行加法器所有进位信息都是同时产生的,几乎没有延迟,因此运算速度比 “串行进位的并行加法器”更快。

我们不关心逻辑电路怎么实现,只需要知道它是用来做加法进位的即可。也就是说,只需要知道这元件可以把两个 n 位比特数做加法,输出 n 位比特位的结果

带标志位的加法器#

数电的内容

一般加法器会带四个标志位,方便我们判断输出结果的性质:溢出、正负、是否为 0,进位。

  • OF(Overflow Flag):溢出标志,用于判断有符号数加减运算是否溢出。OF = 1 溢出;OF = 0 未溢出
  • SF(Sign Flag):符号标志,用于判断有符号数加减运算结果的正负性。SF = 1 结果为负;SF = 0 结果为正
  • ZF(Zero Flag):零标志,用于判断加减运算结果是否为 0。ZF = 1 表示结果为 0;ZF = 0 表示结果不为 0
  • CF(Carry Flag):进位/借位标志,用于判断无符号数加减运算是否溢出。CF = 1 溢出;CF = 0 未溢出

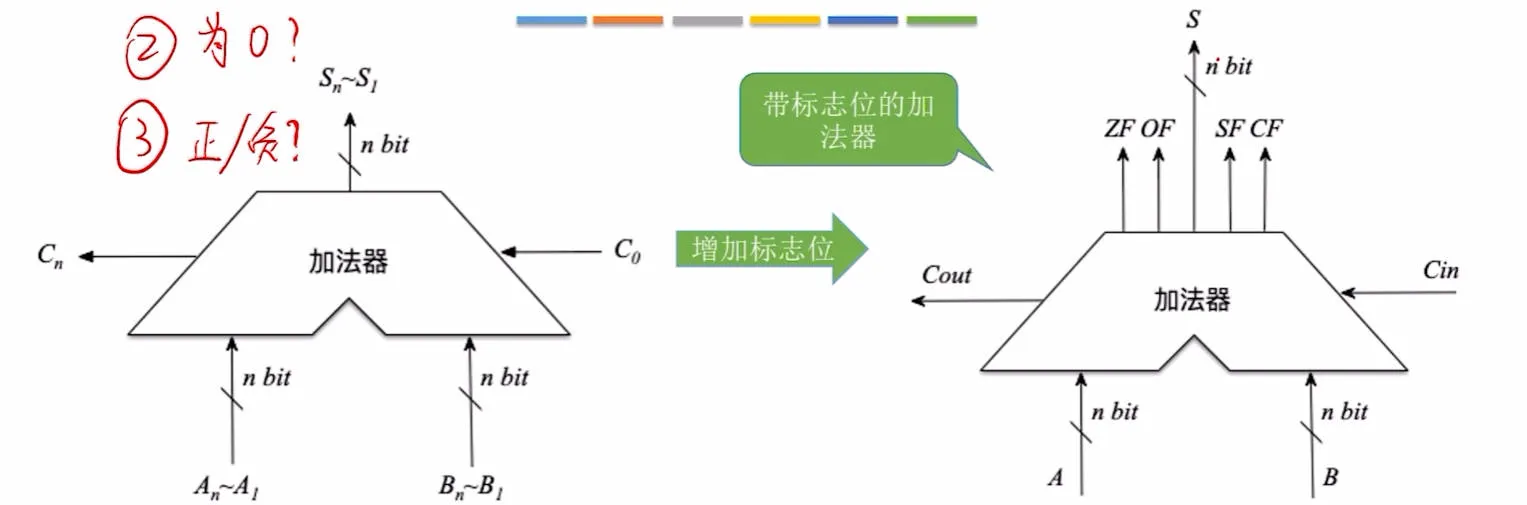

8

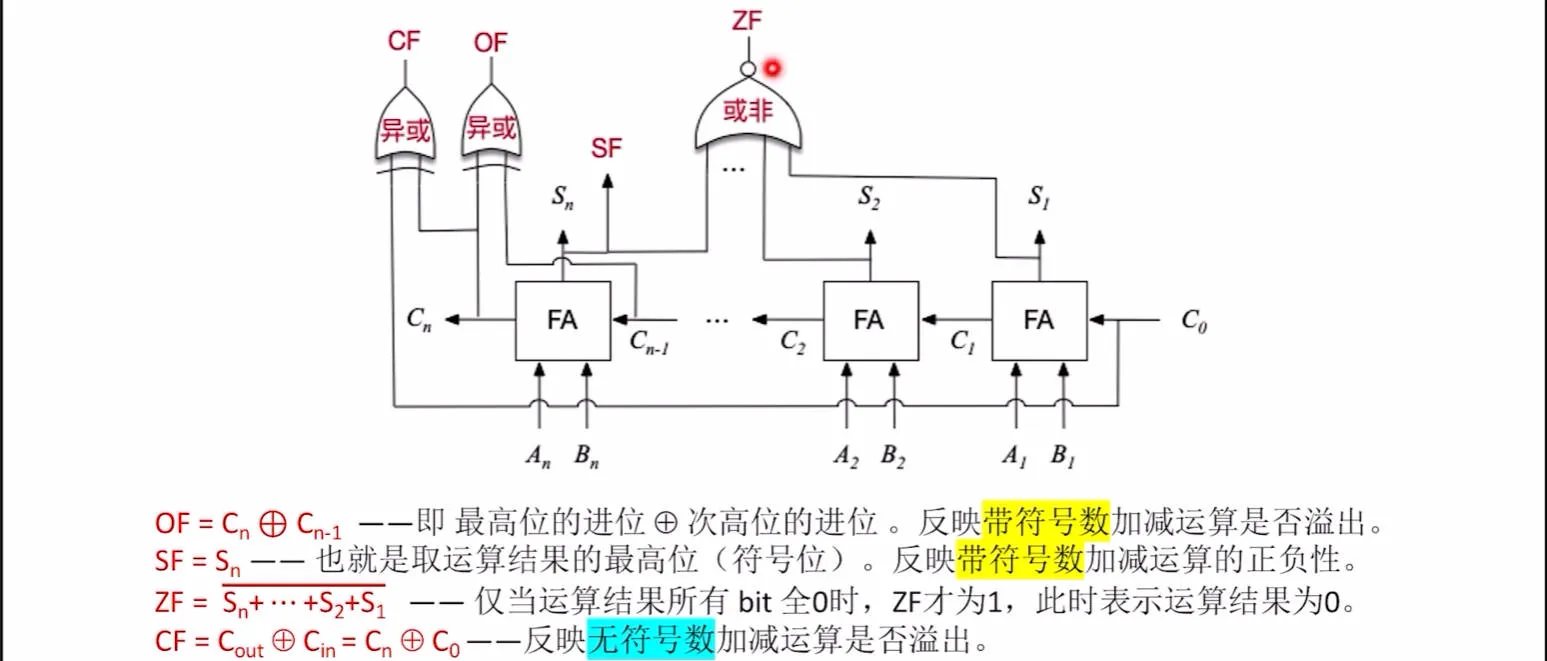

标志位怎么生成的不细说了,重点是四个标志位的表达式:

10

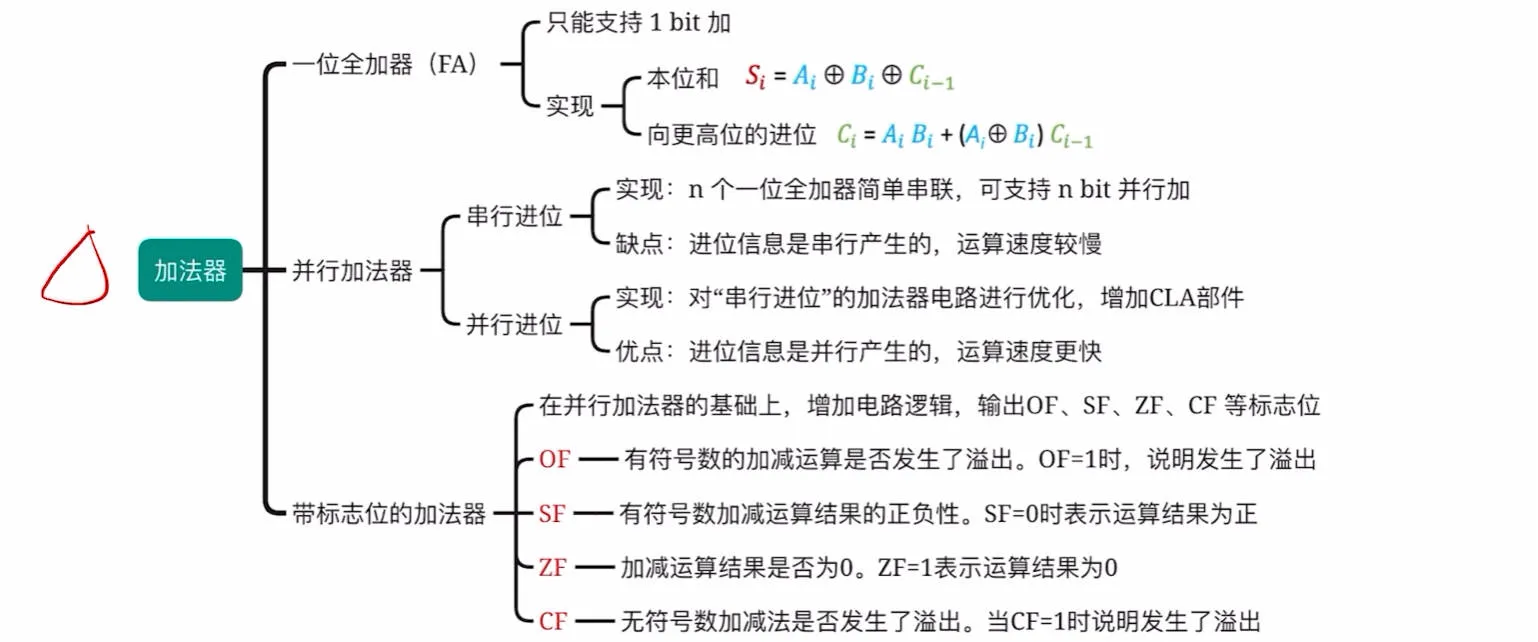

总结#

重点:四个标志位

9

算数逻辑单元 ALU#

考点:

  1. 在计算机的作用
  2. 功能
  3. 实现原理
  4. ALU 图示

ALU 即 Arithmetic and Logic Unit

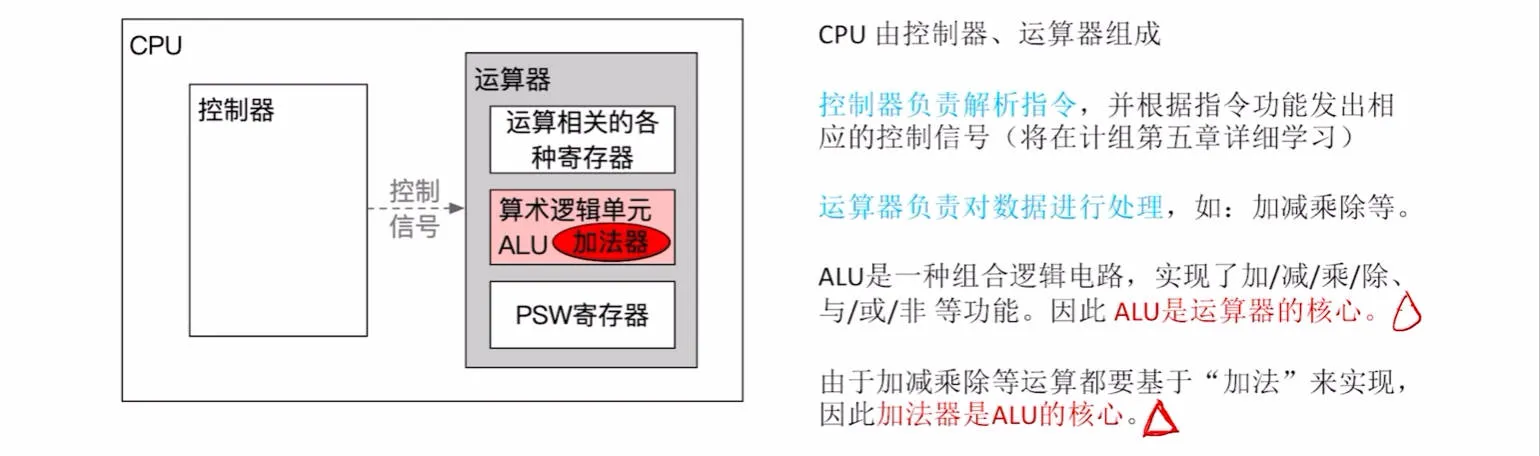

作用#

红色三角部分可能选择题考

11

功能#

12

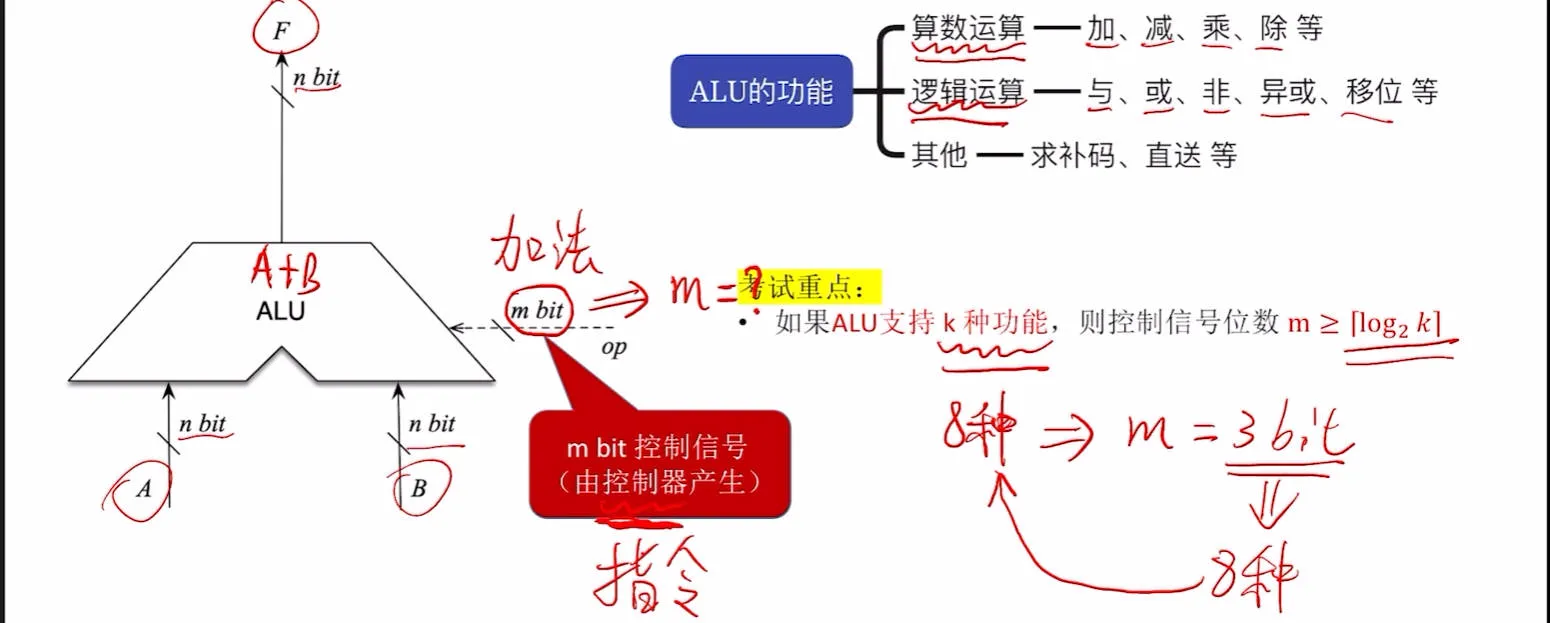

ALU 的功能自然就是进行一系列运算,这会涉及一个操作数 op,它用于指示 ALU 本次运算的类型。

考试重点:op 由 m 位比特位构成,如果 ALU 支持 k 种功能,容易知道只需要 2m>k2^m > k ,就能够表示 k 种功能(可能)

“求补码” 功能:对单个 n 位比特输入 BB ,在 op 指令的指示下, ALU 输出 FF 输出 B 的补码

“直送”:不改变输入的比特流,原样输出

实现原理(了解即可,不考)#

如果该 ALU 支持 k 种功能,那么每个功能对于一种门电路,然后这 K 个门电路进行并联,通过操作数 op 控制多路选择器 MUX 输出哪一路的门电路结果

ALU 图示#

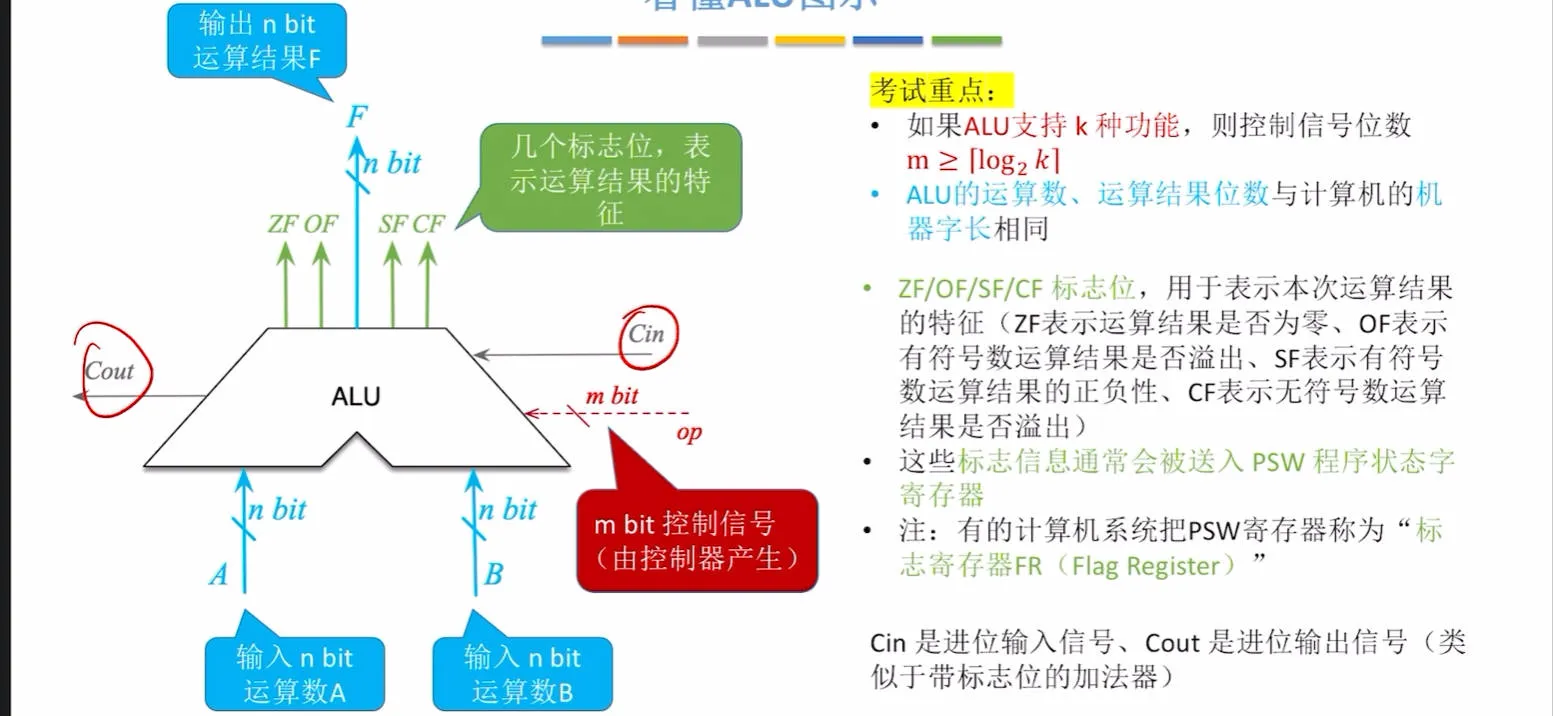

13

考试重点如图,以下补充说明。

与其说 ALU 的运算数与机器字长相同,不如说是:ALU 的运算数决定了机器的字长

重点概括为:

  1. 控制信号(操作数/码)位数 m 与 ALU 功能种类 K 的关系。
  2. ZF、OF、SF、CF 四个标志位

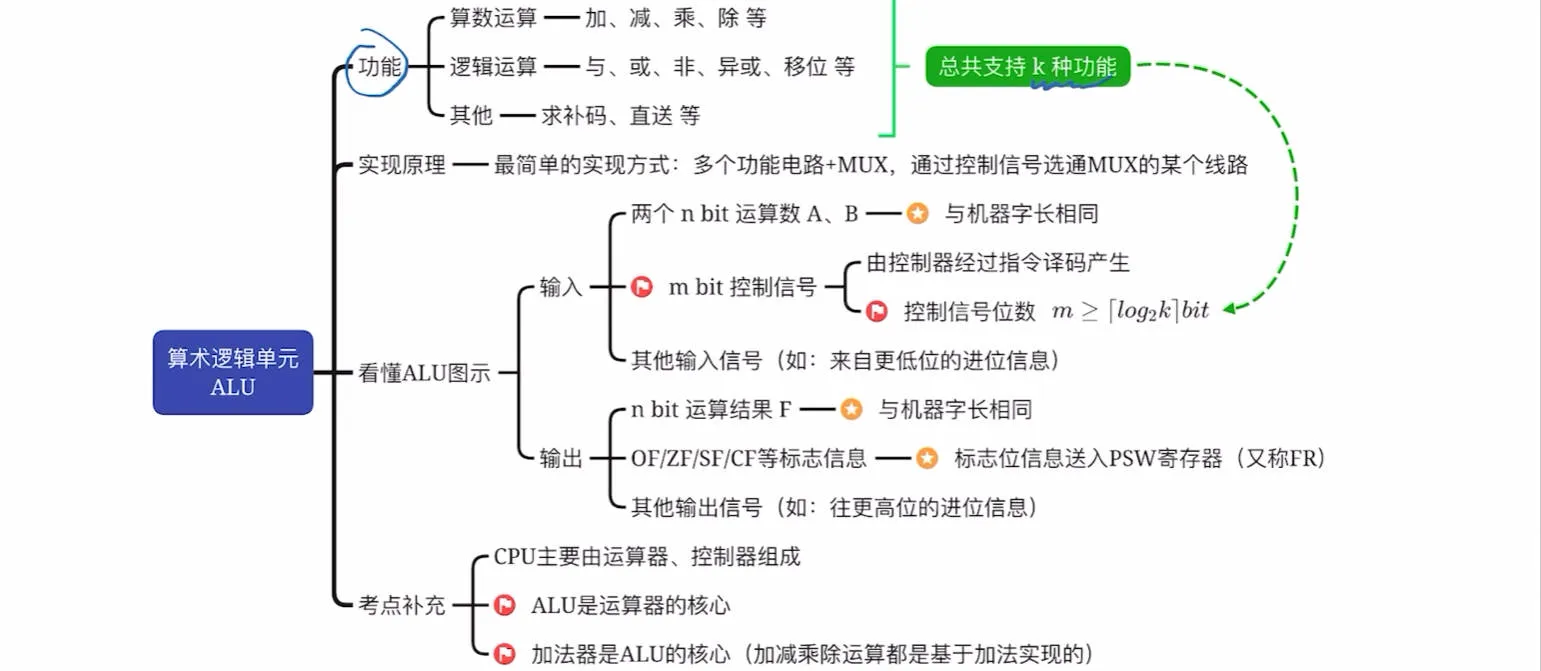

小结#

定点数的移位运算#

在计算机中,左移一位相当于乘 2,右移一位相当于除 2(很自然的事)。移位分为逻辑移位和算数移位两种。


逻辑移位:服务于无符号数。左移时,高位移出,低位补 0;若高位移出 1,则为溢出(OF=1);右移时,高位补 0,低位移出。

因此对于无符号整数,每逻辑左移 1 位,相当于 x 2。例如 0001(1)0011(3)

逻辑右移时,如果低位的 1 被移出,那么会丢失精度(不保留小数部分,例如 1/2 = 0.5 = 0)


算数移位:有符号数需要考虑符号位,且补码表示。

  • 左移时,高位移出,低位补 0;若移出的高位与原符号不同,则发生符号溢出(即 SF 标志位发生改变)
  • 右移时,高位补符号位,低位移出;若低位的 1 被移除,则精度受到影响

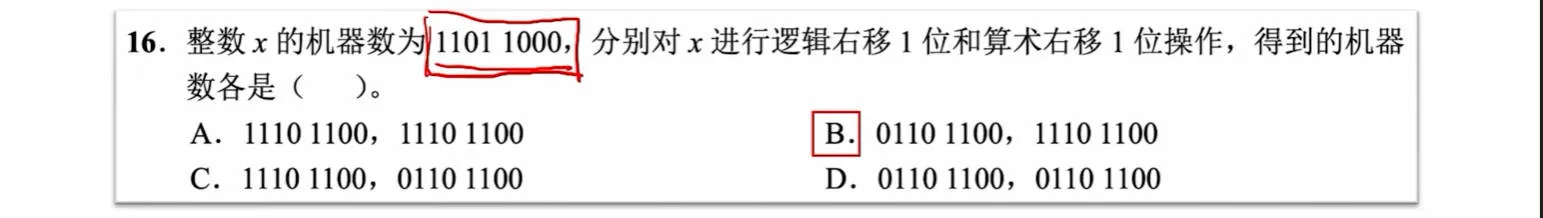

示例

15

  • 逻辑右移:低位移出丢弃,高位补 0
  • 算数右移::低位移出丢弃,高位补符号位
  • 逻辑/算数左移:高位移出丢弃,低位补 0

逻辑移位常用于处理无符号整数,算数移位常用于处理带符号整数,是“常用于”,而不是“只能用于”。对于计算机硬件来说,只要给出二进制串,无论是什么数值类型,都可以通过指令进行逻辑移位、算数移位

考试技巧

移位运算与乘除之间的关系

  • 用左移 rr 位等效:×2r\times 2^r
  • 用右移 rr 位等效:÷2r\div 2^r

并且注意溢出和精度丢失问题

定点数的加减运算#

补码加减法#

补码加减法运算极其简单,公式如下(设字长 n + 1):

[A+B]=[A]+[B][AB]=[A]+[B][A+B]_{补}=[A]_补 + [B]_补 \\ [A-B]_补 = [A]_补 + [-B]_补

就这么简单,遇到减法,把减数变为相反数即可。

note:符号位一起参与运算,结果字长仍为 n + 1 位,高位截断,且以补码形式保存结果。

溢出判断#

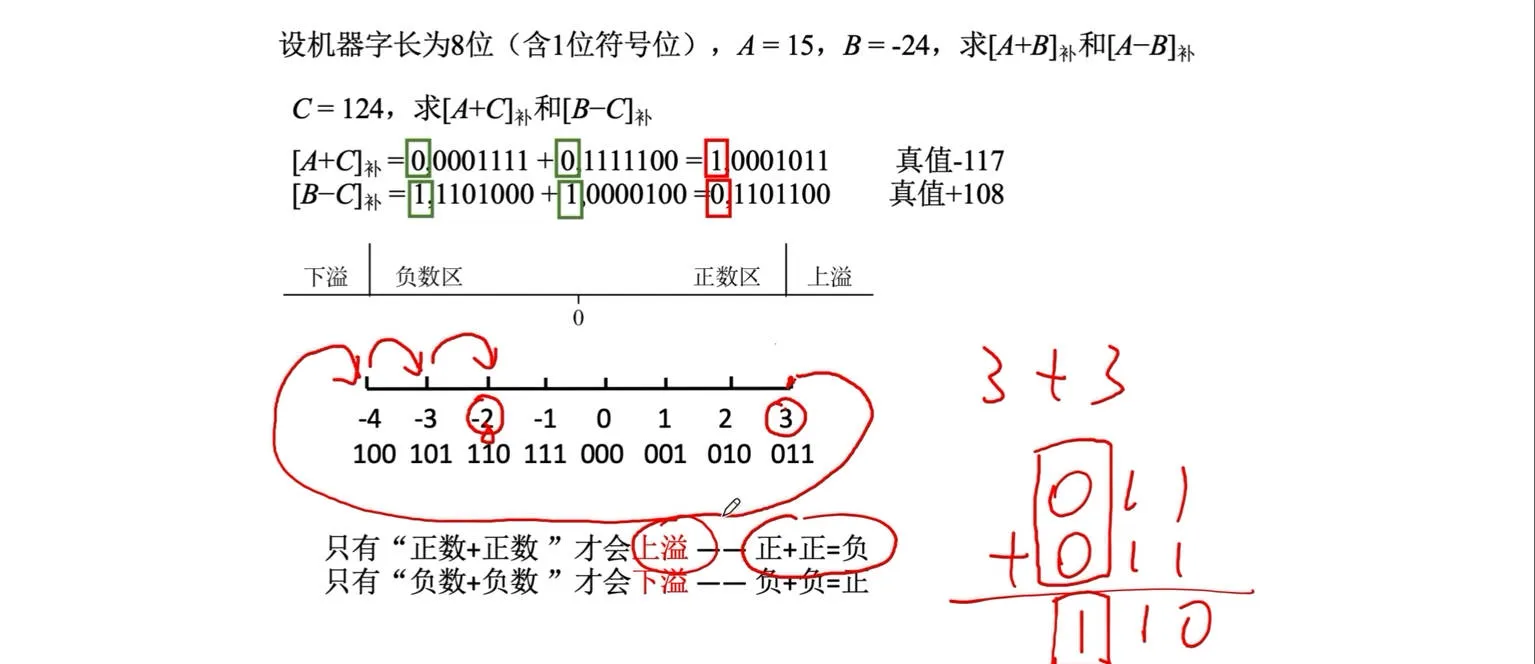

补码加减法的溢出一定发生在:同号相加、异号相减。同时,只有“正数+正数”才会上溢出,负数 + 负数才会下溢出

16

图中为 3 + 3 发生上溢出

计算机判断溢出的方法

1. 采用一位符号位的方式

设 A 的符号位为 AsA_s,B 的符号为 BsB_s,运算结果的符号为SsS_s,则溢出逻辑表达式为

V=AsBsSsˉ+AsˉBsˉSsV = A_sB_s\bar{S_s} + \bar{A_s}\bar{B_s}S_s

如果 V = 1,表示有溢出。

以图中的 [A+C][A+C]_补 为例,A、B 的符号位都是 0,运算结果符号位 Ss=1S_s=1,则计算得知 V = 1,有溢出。

由此可得到结论:

AsA_sBsB_sV结果
001溢出
110溢出

也就是前文的:正数(1)+ 正数(1)= 负数(0)和 负数(0)+负数(0)=正数(1)的时候会溢出

2. 采用一位符号位加数据进位情况的方法

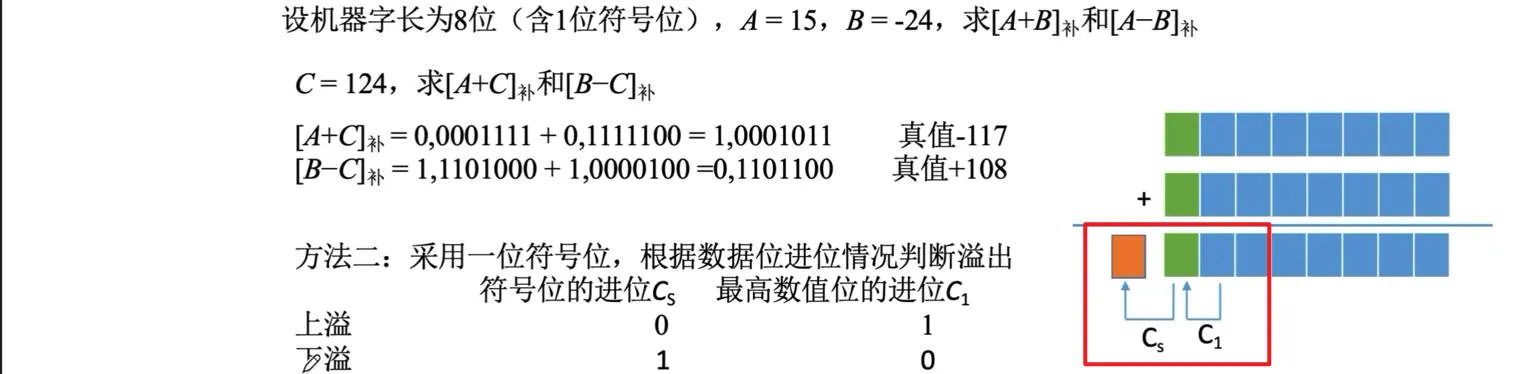

设符号位(最高位)的进位为 CnC_n,数值最高位(次高位)进位 Cn1C_{n-1} ,当二者不同时,发生溢出。

17

此时可得到溢出的逻辑表达式:

V=CsC1V = C_s\oplus C_1

V = 1 代表有溢出

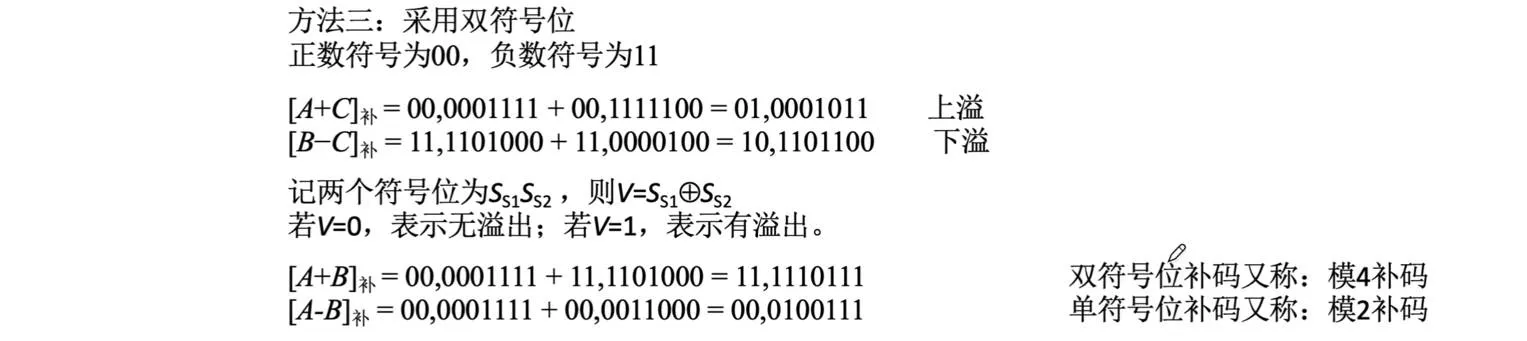

3. 采用双符号位

对原先的单符号位进行扩展,以两个符号位 S1S2S_1S_2,“00” 表示正数,“11”表示负数。若运算结果的两个符号位不同(S1S2S_1 \neq S_2),则发生溢出。

当然,如果没溢出,那么两个符号位不可能发生变化。这个方法就是把溢位的数考虑进来了(原先高位截断抛弃了第 n+2 位)。

18

Note:实际存储时只存储 1 个符号位,运算时会复制一个符号位

逻辑表达式:

V=S2S1V = S_2\oplus S_1

小结#

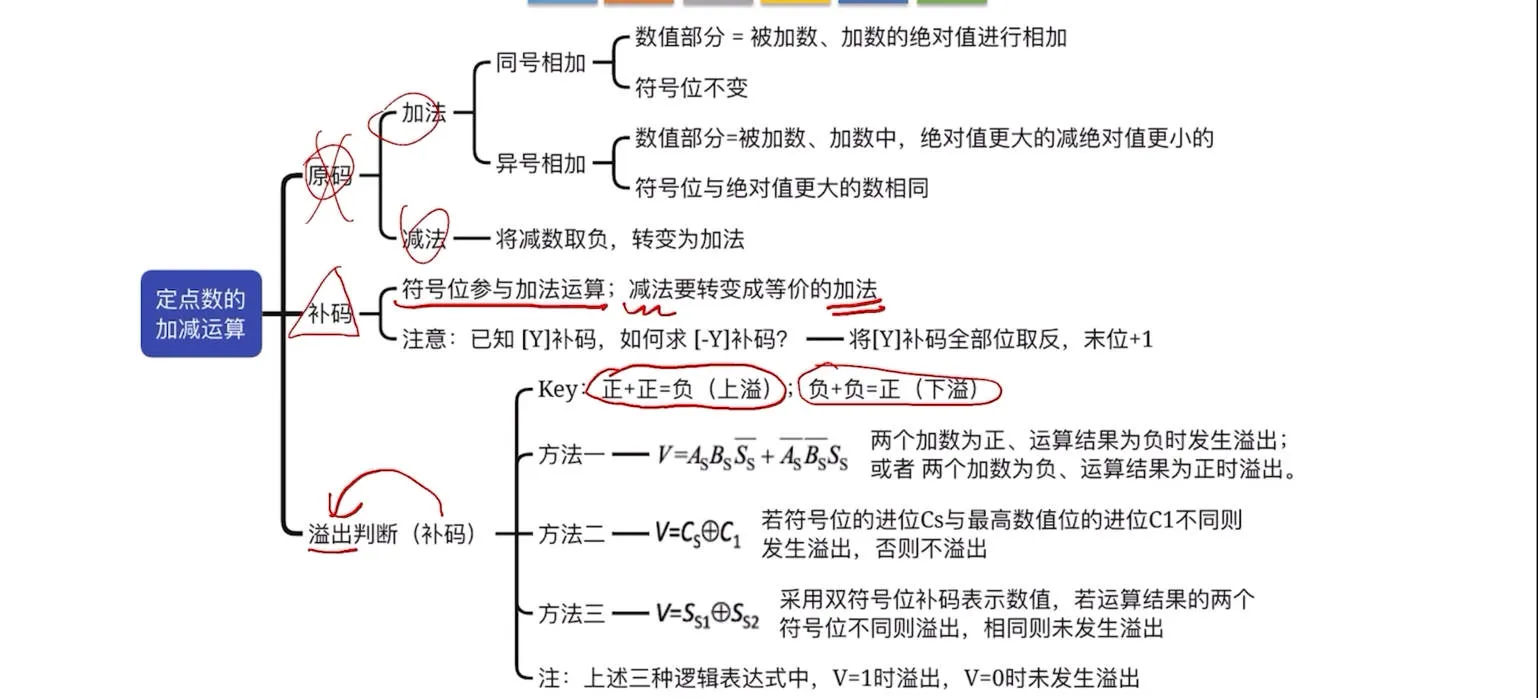

19

无符号数的加减运算#

无符号整数的加法:从最低位开始,按位相加,并往更高位进位

例如 99 + 9 = 108:

		01100011
+		00001001
---------------------
		01111100
bash

减法

  1. “被减数”不变,“减数”全部位按位取反、末位+1(补数的定义),减法变加法
  2. 从最低位开始,按位相加,并往更高位进位

以 8 位的 99 - 9 = 90 为例:

9:1001,其“补数”为:256 - 9 = 247

所以为:

999=[99+(2569)]Mod(256)=9099 - 9 = [99 + (256 - 9)]Mod (256) = 90

无符号数天然有取模的特性,例如 8 bit 就是模 256,16 bit 是模 65536

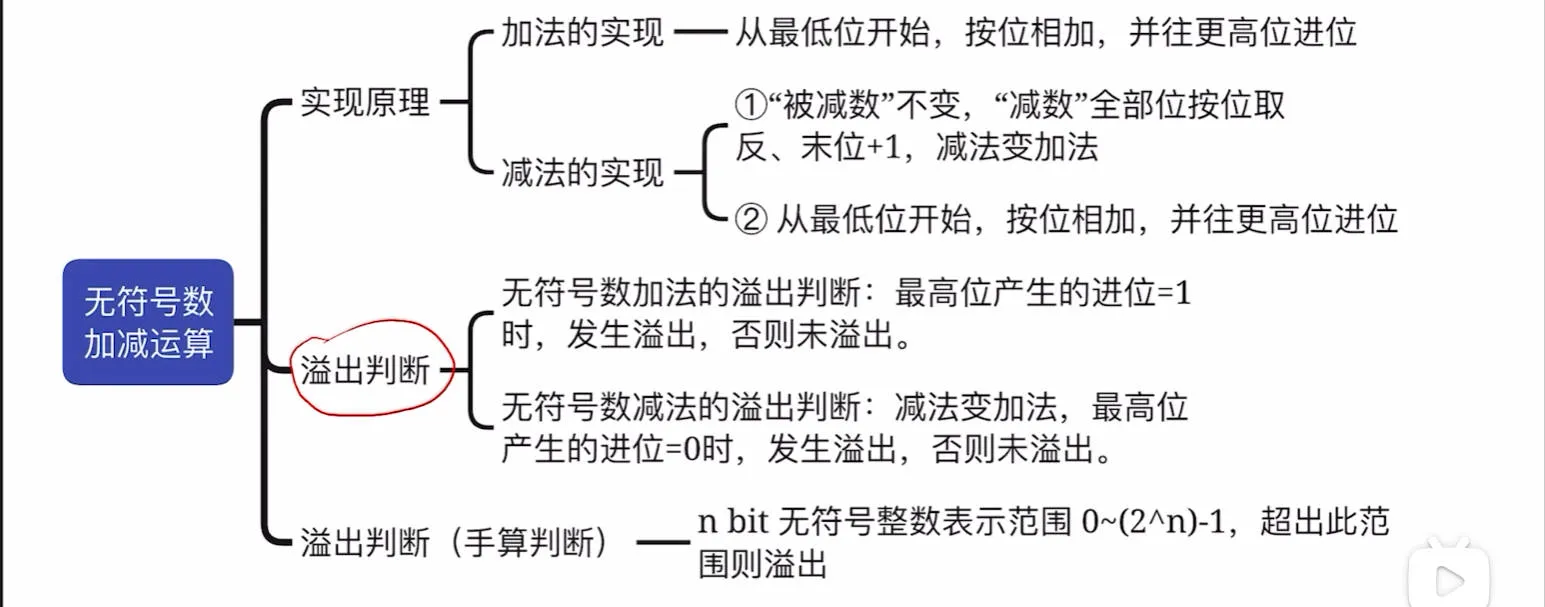

溢出判断方法

n bit 无符号可表示范围不是 0 到 2n12^n-1 嘛,超过范围自然就溢出了。把两个量的原码弄出来,比对一下是否超出范围即可。

可以看一下快速判断方法,但是最稳妥的自然是手算

20

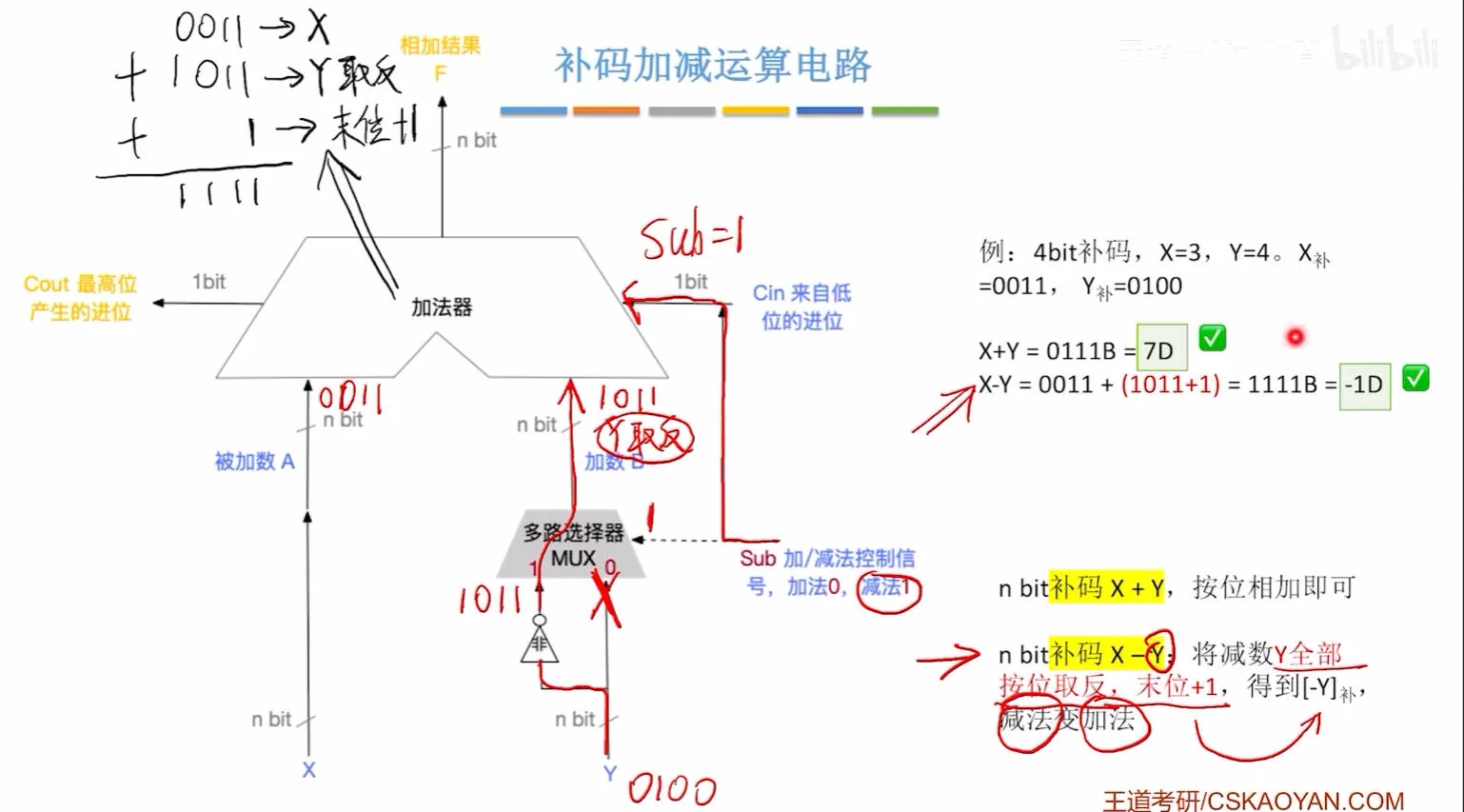

补码加减运算电路#

21

实际上是使用一个 Sub 信号控制选择加减法:加法时信号为 0,减法为 1。

  • 通过 MUX 实现 Y 的取反与否
  • 通过 CinC_{in} 信号连接 Sub 控制末位是否 + 1

无符号整数的乘法原理#

计算逻辑:将符号位和数值位分开计算,乘积的符号位进行异或操作,数值部分采用两个数的绝对值的乘积。

这是考试手算的计算逻辑,以下是计算机硬件的实现方法。

观察手算乘法的过程可知,这是一个重复工作:

设被乘数是 A,乘数是 B,都是 n 位,那么一共要进行 n 轮乘法和加法。因为每一次都是 A 和 B 的一个比特位进行乘积,设每一轮的乘积结果为 PiP_i,A 和 B 的单比特乘积为 SiS_i ,具体为:

  1. 初始时 P0P_0 = 0000,计数器 Cn=nC_n = n (一共进行 n 轮运算)
  2. A 和 B 的一个比特位进行乘积(从低位开始),得到首轮的结果 S1S_1
  3. 然后 SiS_iP0P_0 相加,得到 P1P_1
  4. 进行逻辑右移(因为最低位在后续的乘法中用不到了)
  5. 计数器 nn--
  6. 重复到 Cn=0C_n = 0

最终得到乘积的结果(2 n 位)。

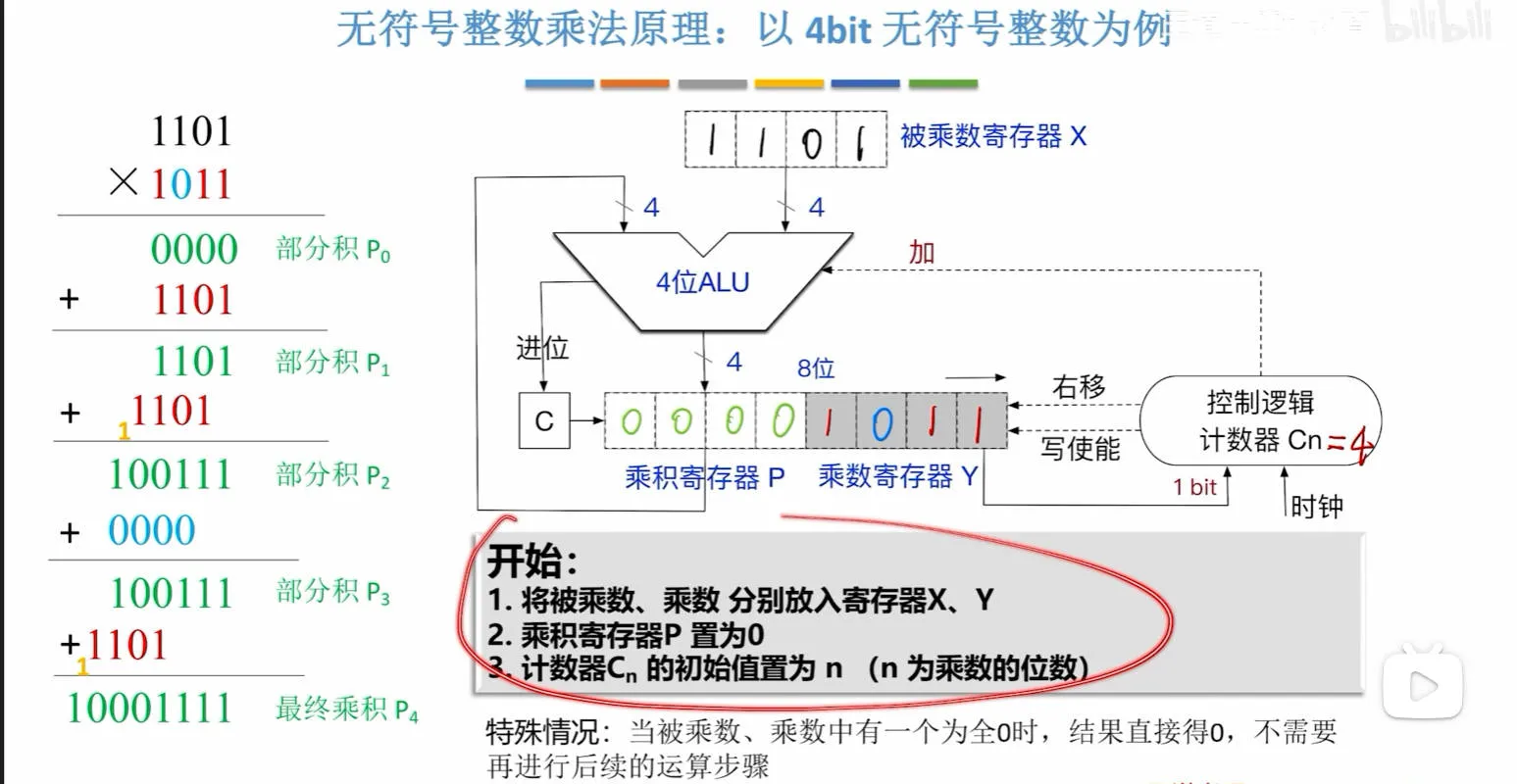

硬件实现如下:

22

使用三个寄存器和一个 ALU 实现。控制逻辑依据 Y 中最低位的比特来判断操作:如果是 1(图中),那么执行加法操作;如果是 0 ,不操作(空操作)。

先给出溢出标志的判断(考点):

  • 对于无符号数:当寄存器 P 中的值不全为 0 (即存在数值)时溢出,因为乘法结束后,最高位应该全是 0(计数器控制要逻辑 4 位)
  • 对于有符号数:当 P 中的数不是低位寄存器 Y 的最高位(符号位)的符号扩展时,出现溢出

硬件的工作流程如下:

1. 初始时

  1. X:存储 4 位被乘数 A
  2. Y:存储乘数 B
  3. P:存储 P0=0000P_0 = 0000
  4. CnC_n:存储循环次数 4

2. 执行过程

  1. 计数器的控制逻辑检测 Y 中最低位,得到 1 信号,因此指示 ALU 执行加法
  2. ALU 将 P 和 X 相加,得到相加结果 S0S_0 和进位 C=0C = 0,控制逻辑给出写使能,允许 ALU 将结果存入 P 中
  3. 然后对 C、P、Y 整体执行逻辑右移一位, Y 中最低位被移出
  4. 计数器数值 CnC_n 减一

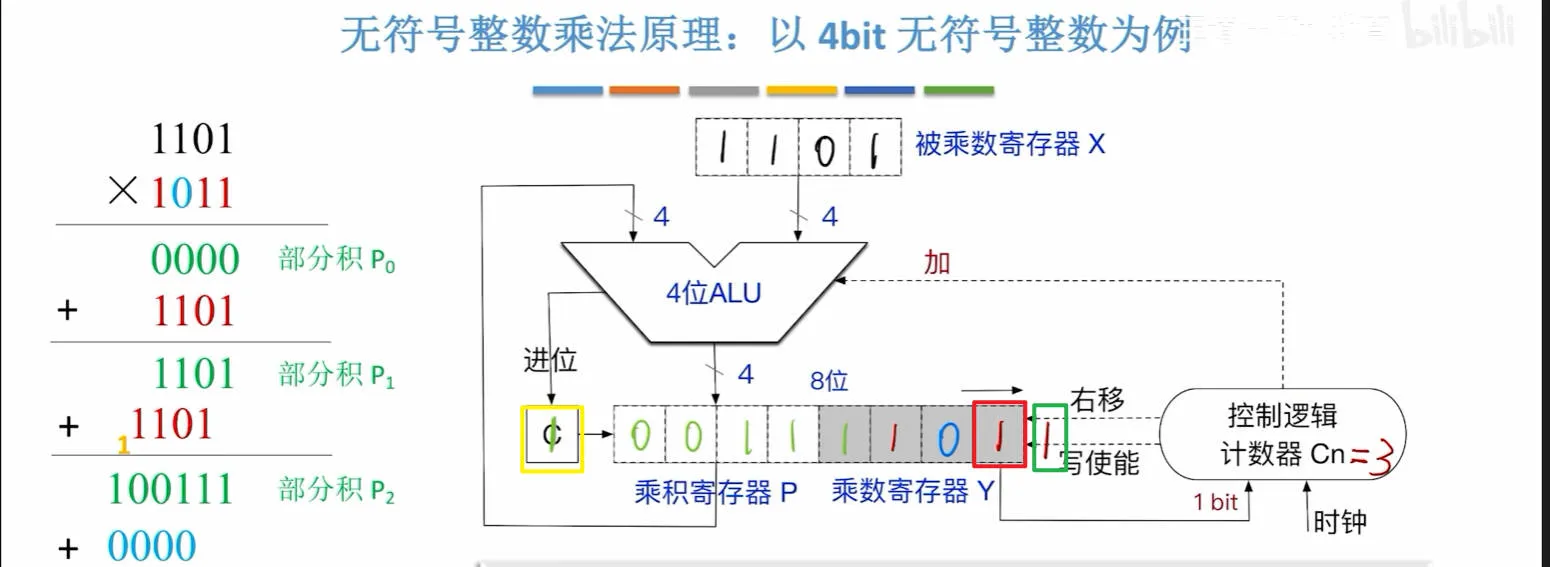

这是首轮,接下来是第二轮:

22

  1. 控制逻辑读取 Y 最低位比特,得到信号“1“,通知 ALU 执行加法

  2. 由于执行了逻辑右移,所以 P 中内容为 0110,此时执行 0110 + 1101,得到 0011且产生进位 1

    			0 1 1 0  1(Y中最高位)
    +			1 1 0 1
    ----------------------------------------------
        (进位) 1 0 0 1 1  1(Y中最高位)
    plaintext
  3. 然后逻辑右移一位,并且计数器计数 -1

重复上述步骤即可得最终结果。

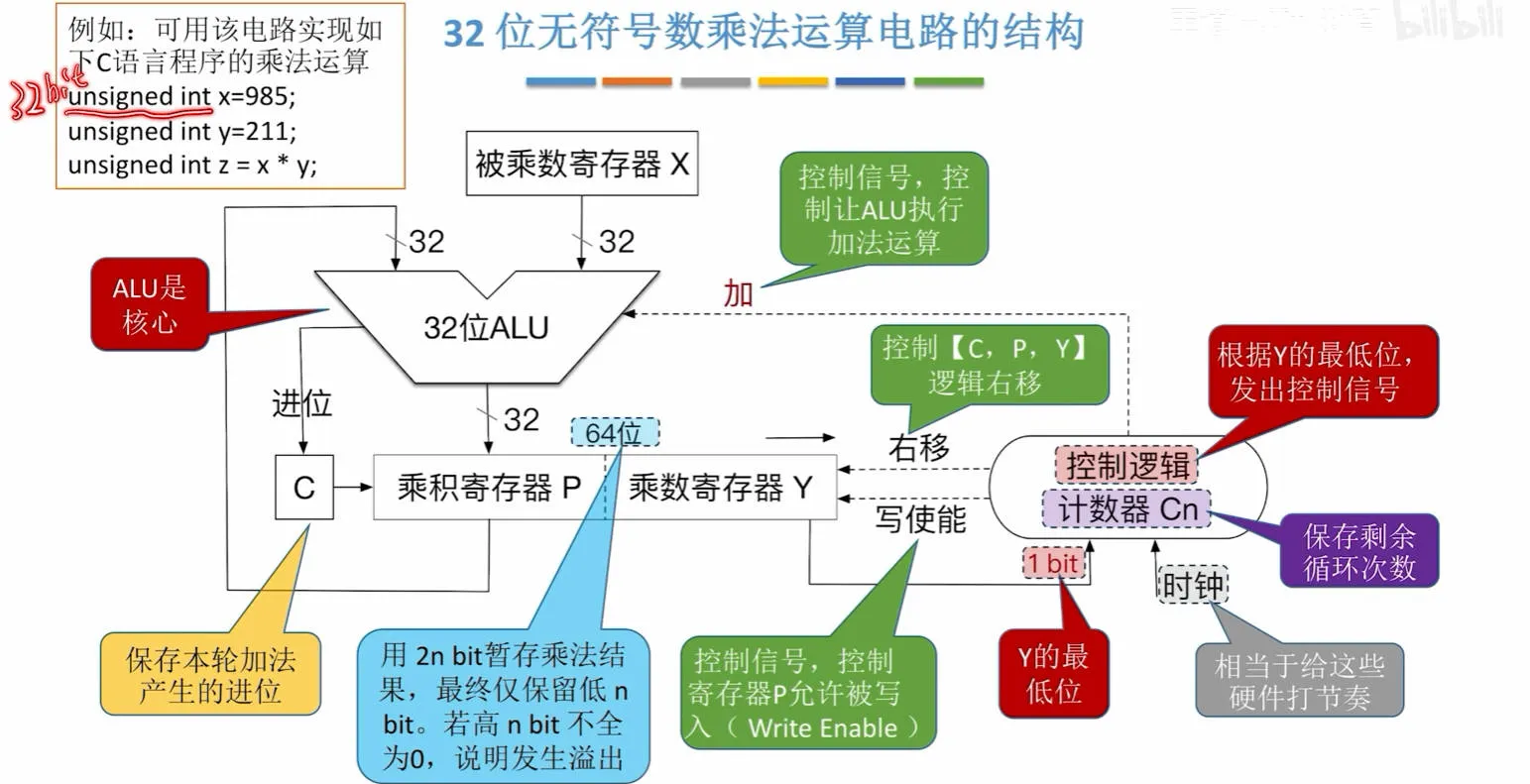

注意:最终结果只保留低位的 n 位比特(Y 中内容),因此运算结果可能存在溢出(P 中值不为 0),此时 OF =1

24

有符号整数的乘法原理#

25

先给出溢出标志的判断(考点):

  • 对于无符号数:当寄存器 P 中的值不全为 0 (即存在数值)时溢出,因为乘法结束后,最高位应该全是 0(计数器控制要逻辑 4 位)
  • 对于有符号数:当 P 中的数不是低位寄存器 Y 的最高位(符号位)的符号扩展时,出现溢出

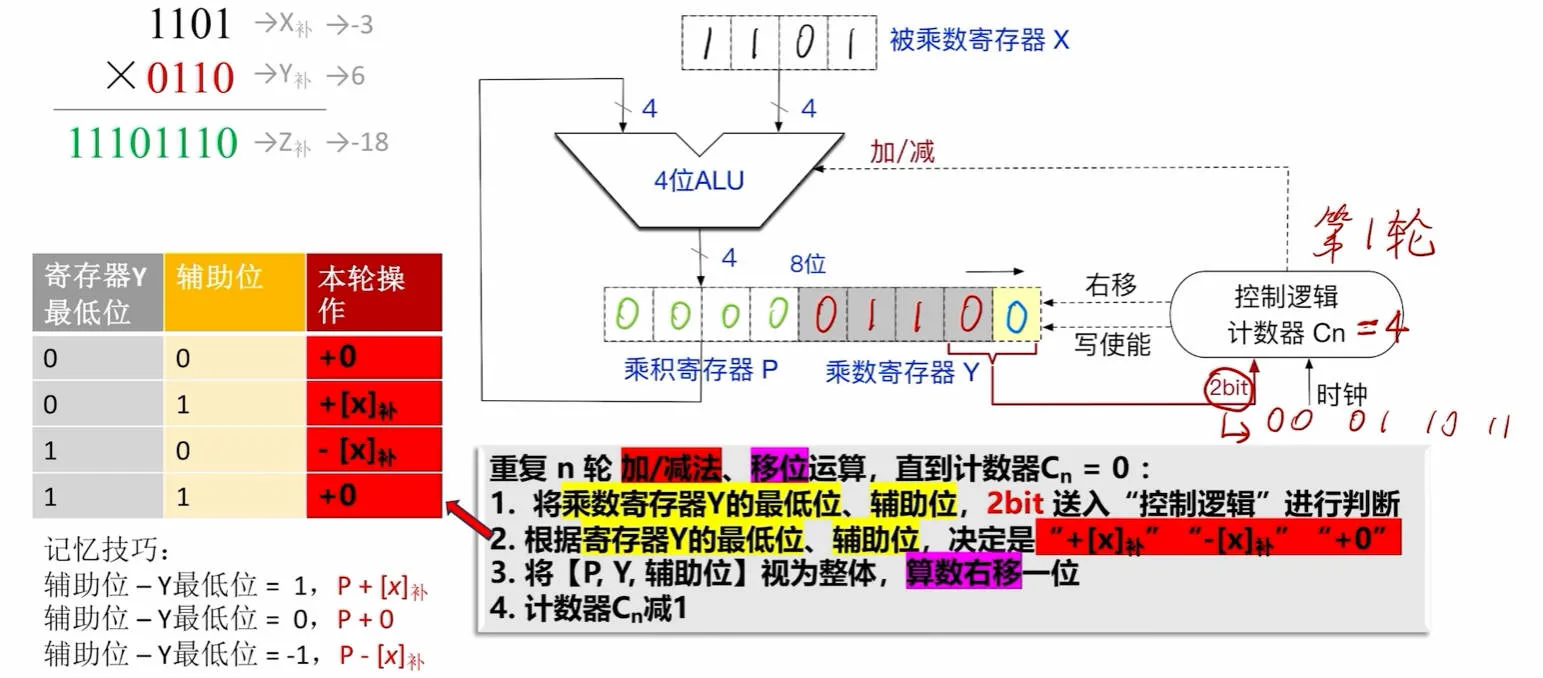

有符号乘法运算中,符号位和数值位一起以补码的形式参与运算。

相较于无符号数电路的改变

在 Y 最低位加了个辅助位 y1y_{-1},用于决定执行加法还是减法操作。

设 Y 最低位 y0y_0,辅助位 y1y_{-1},其执行加减法的信号如图中所示。(底下的记忆技巧别看,错的

流程和无符号一样,只是在控制逻辑进行操作(加、减、空)的判断的标志不一样。

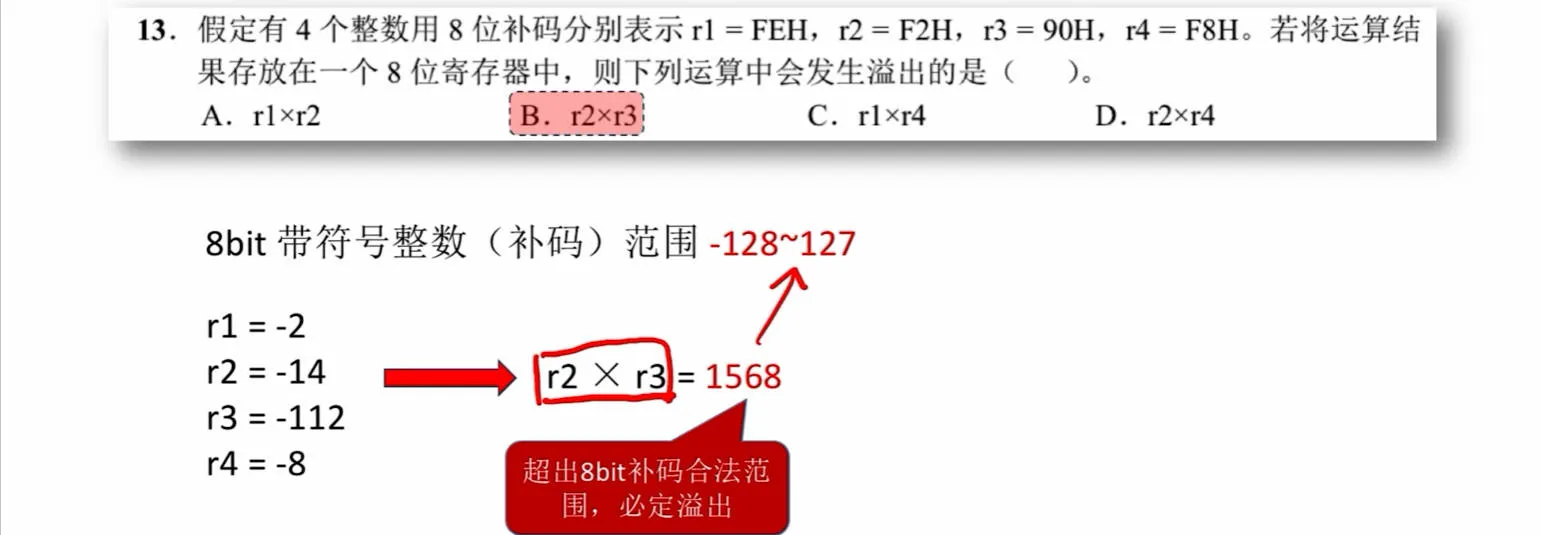

例题(手算捏,别跟个计算机一样蠢):

26

无符号整数的除法运算#

重点

电路太 sb 了,主要关注三个考点就行:

  • 电路的初始状态
  • 结束状态
  • 除法异常判断

余数的手算

设两个数 A、B(n 位)进行除法,它们有四种情况:

A÷B=CDA\div B = C ··· D
  1. A=0B0 或 A<BA = 0,B \neq 0\ 或\ |A| < |B| :C = 0,D = A
  2. A0B=0A \neq 0,B = 0:除数为 0,抛出”除 0“异常
  3. A=0B=0A =0,B = 0:抛出除法异常
  4. A0B0 且 A>BA \neq 0,B \neq 0\ 且\ |A| > |B| :除法正常进行

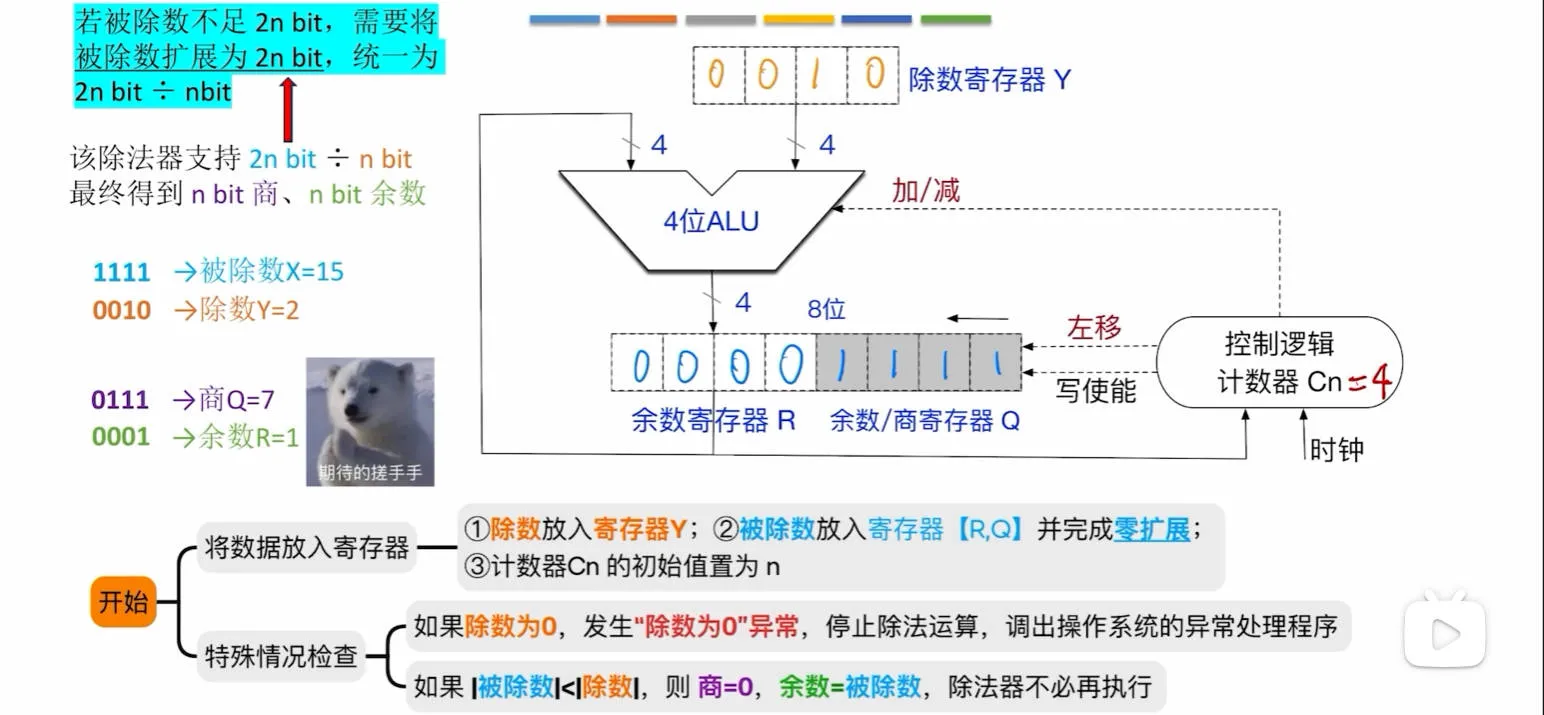

在除法正常进行的情况下,我们重点关注除法的初始状态和结束状态,过程后续补充:

27

1. 初始

  1. Y:存储 n 位除数
  2. Q:存储 n 位被除数,在执行过程中存储商
  3. R:对 Q 完成符号扩展,图中 Y 存的是 + 15,因此符号位是 0
  4. 异常预检
    1. 若除数是 0,抛出”除 0“异常
    2. B>A|B |> |A|,则 C = 0,D=A,不需要进入循环

2. 结束:最终商存在 Q 中,余数存在 R 中

除法异常判断

  1. A0B=0A \neq 0,B = 0:除数为 0,抛出**”除 0“异常**
  2. 商溢出
  3. A=0B=0A =0,B = 0:抛出除法异常
运算方法与运算电路
